Profil 40 × 40 Nut 8Schwer
Art.-Nr. 37200 Zuschnitt ab 1 Stück

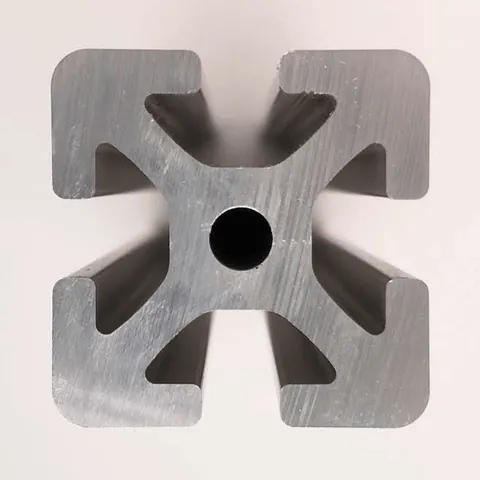

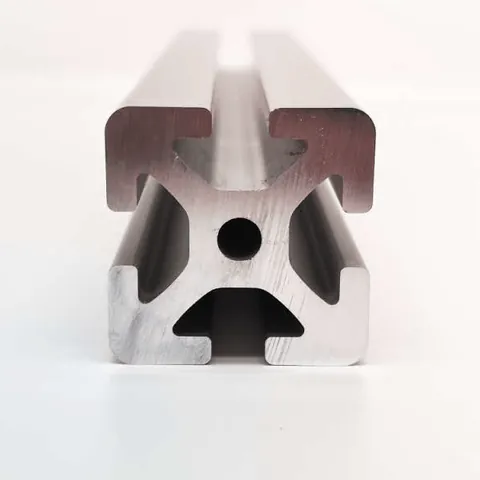

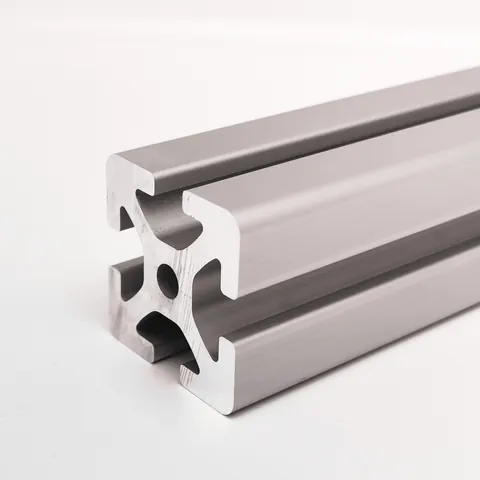

Fotos: Profil natur eloxiert, Beispielabbildung. Maßgeblich sind Querschnitt und Artikeldaten.
Ausführung: Natur eloxiert Schwarz — auf Anfrage
Downloads
CAD-Daten nach Herstellerkontur des Profils. Legierung AlMgSi 0,5 (F25), Werkszeugnis 3.1 nach EN 10204 auf Anfrage – bitte im Bestellabschluss unter „Anmerkung zur Fertigung“ angeben.
Technische Daten
| Werkstoff | AlMgSi 0,5 (F25) · Werkszeugnis auf Anfrage |
| Gewicht | 2,63 kg/m |

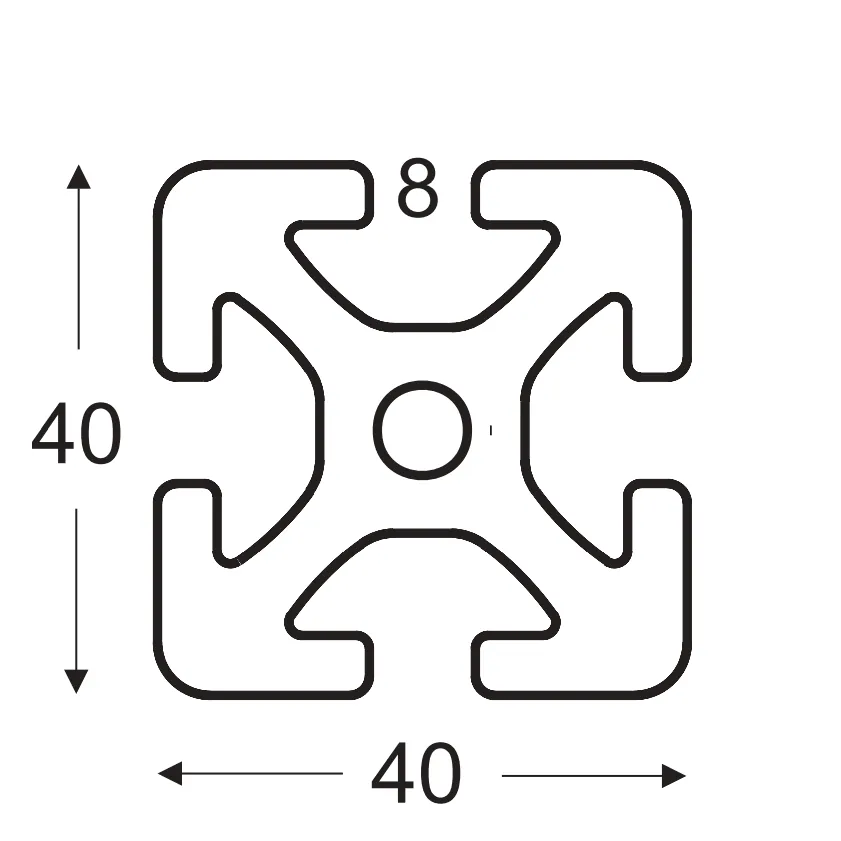

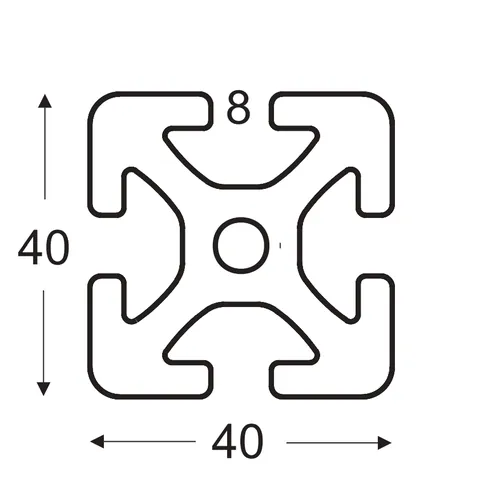

| Querschnitt | 40 × 40 mm · Nut 8 |
| Nutbreite | 8 mm |
| Norm · Stangenlänge | EN 755-9 · 6.000 mm |
Trägt das Profil Ihre Last? Durchbiegung von Profil 40 × 40 Nut 8 Schwer berechnen →
Bauklassen im Vergleich
| Bauklasse | kg/m | |
|---|---|---|
| Leicht 37100 | 1,89 | Wählen → |
| Schwer 37200 diese Seite | 2,63 | |
| Extraleicht 37300 | 1,37 | Wählen → |
Die Bauklassen unterscheiden sich in der Querschnittsgeometrie und im Gewicht. Die Eignung für Ihre Lasten ist gesondert zu prüfen.
Querschnitte der 40er Serie
| Querschnitt | kg/m | |
|---|---|---|
| 40 × 40 37200 diese Seite | 2,63 | |
| 40 × 80 37210 | 4,67 | Wählen → |
| 40 × 120 37220 | 6,58 | Wählen → |
| 40 × 160 37230 | 8,9 | Wählen → |
| 40 × 16 Nut 8 37101 | 1,14 | Wählen → |
| R80 45° Nut 8 37311 | 2,73 | Wählen → |
Vergleichen Sie Außenmaße, Gewicht und Bauklasse. Verbindungsteile müssen zum gewählten Profil passen.
