Profil 80 × 80 Nut 8Schwer

Art.-Nr. 37240 Zuschnitt ab 1 Stück

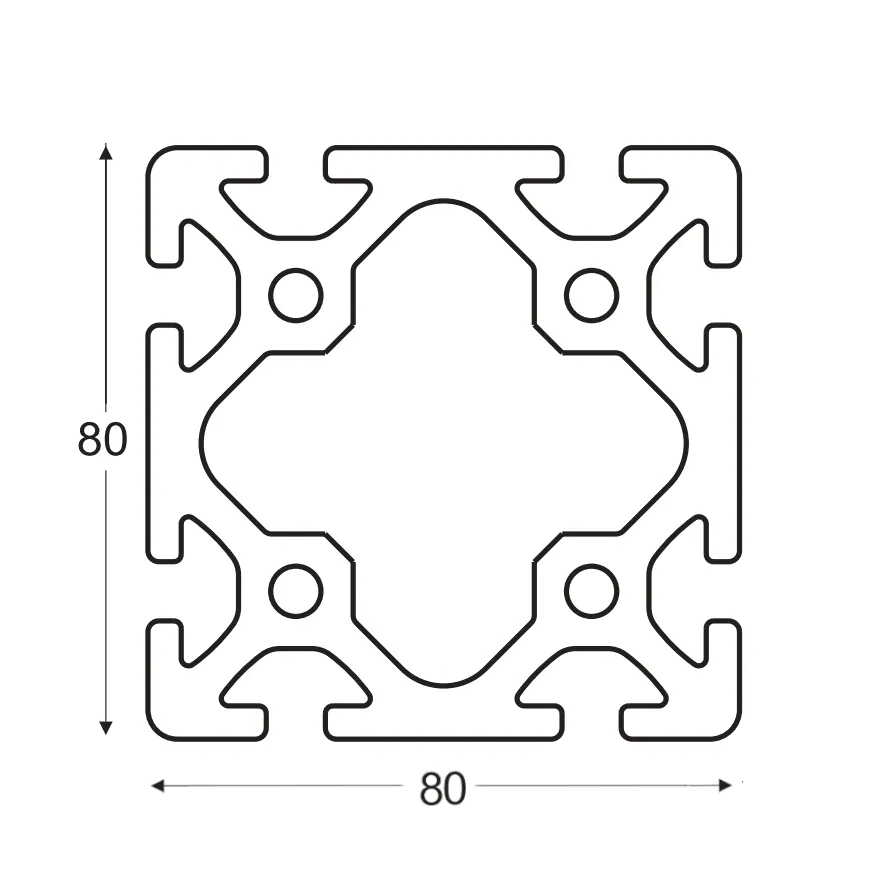

Maschinenbauprofile Schwer Nut 8, 80×80 mm – Foto

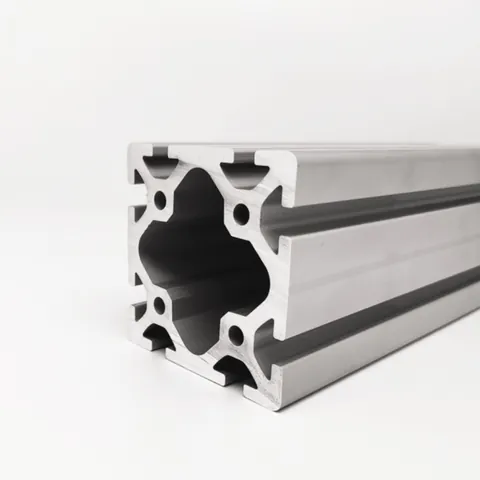

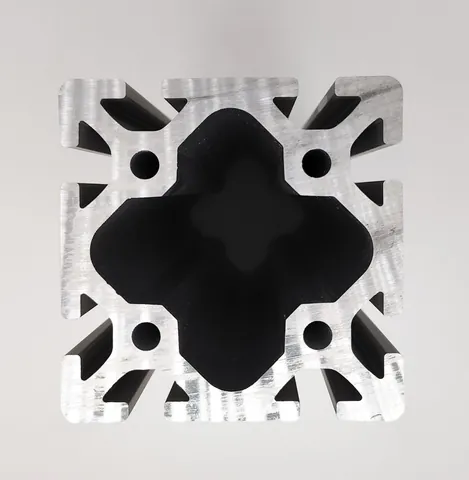

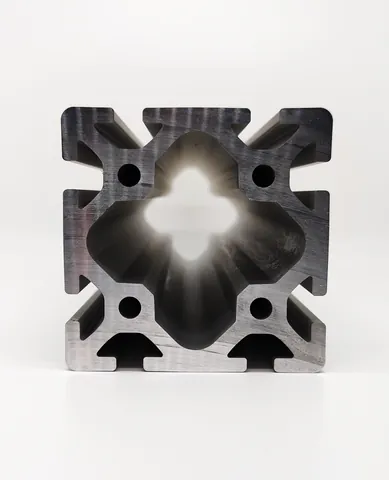

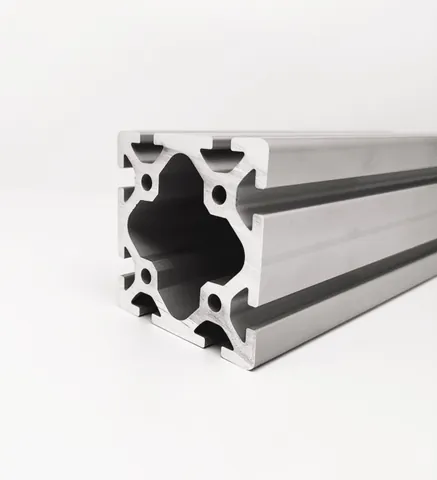

Fotos: Profil natur eloxiert, Beispielabbildung. Maßgeblich sind Querschnitt und Artikeldaten.

Ausführung: Natur eloxiert Schwarz — auf Anfrage

Im Konfigurator öffnen (3D) Datenblätter & Downloads Durchbiegung berechnen

Downloads

CAD-Daten nach Herstellerkontur des Profils. Legierung AlMgSi 0,5 (F25), Werkszeugnis 3.1 nach EN 10204 auf Anfrage – bitte im Bestellabschluss unter „Anmerkung zur Fertigung“ angeben.

Technische Daten

Werkstoff	AlMgSi 0,5 (F25) · Werkszeugnis auf Anfrage
Gewicht	7,2 kg/m

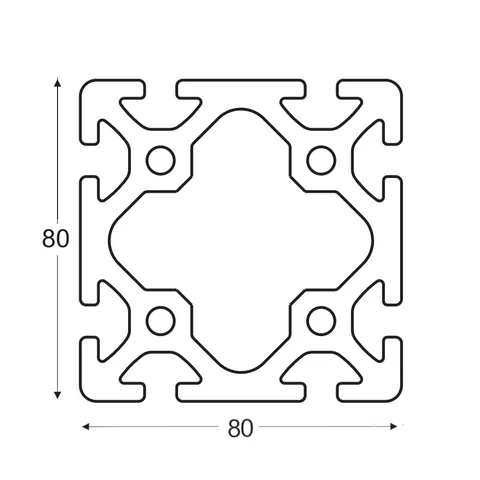

Querschnitt	80 × 80 mm · Nut 8
Nutbreite	8 mm
Norm · Stangenlänge	EN 755-9 · 6.000 mm

Trägt das Profil Ihre Last? Durchbiegung von Profil 80 × 80 Nut 8 Schwer berechnen →

Bauklassen im Vergleich

Bauklasse	kg/m
Leicht 37140	5,42	Wählen →
Schwer 37240 diese Seite	7,2
Extraleicht 37302	4	Wählen →

Die Bauklassen unterscheiden sich in der Querschnittsgeometrie und im Gewicht. Die Eignung für Ihre Lasten ist gesondert zu prüfen.

Querschnitte der 80er Serie

Querschnitt	kg/m
80 × 80 37240 diese Seite	7,2
80 × 120 37250	10,85	Wählen →
80 × 160 37260	13,5	Wählen →

Vergleichen Sie Außenmaße, Gewicht und Bauklasse. Verbindungsteile müssen zum gewählten Profil passen.
