Artikel 4570 · Querschnitt wählen, auf Länge bestellen

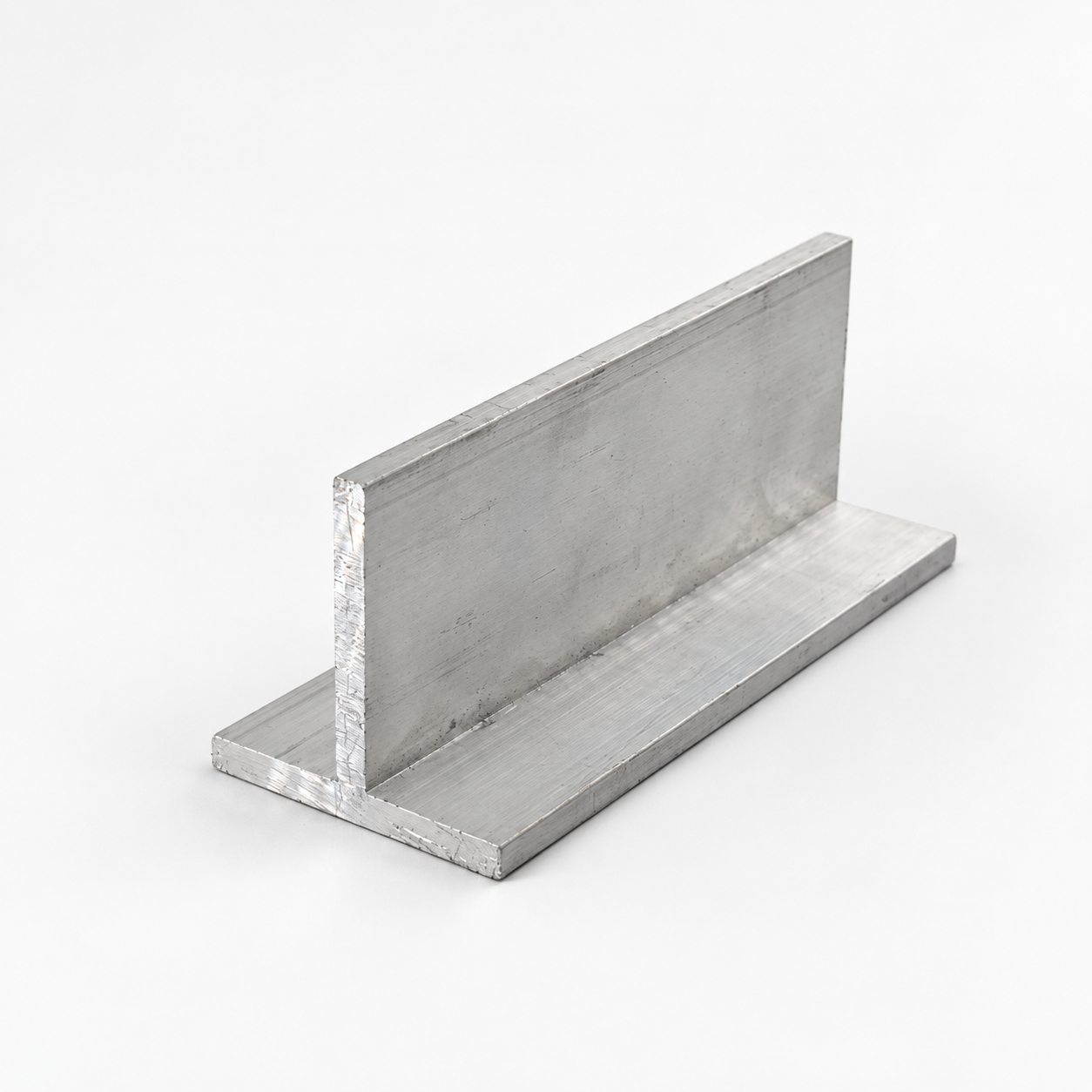

T-Profil 20 x 20 x 2 mm
Aluminium · roh
Länge & Menge wählen →
Querschnitt und Maße ansehen ↓ Querschnitt & Maße
- Breite
- 20 mm
- Höhe
- 20 mm
- Wandstärke
- 2 mm
Maßstäbliches Querschnitt-Symbol (Maße in mm). Radien, Toleranzen und Oberflächen sind nicht vollständig dargestellt; verbindlich sind Artikeldaten und die vereinbarte Ausführung.
Die Maße richtig lesen
Breite, Höhe und Dicke beschreiben die Querschnittsgröße. Die Länge legen Sie im Konfigurator fest.
Prüfen Sie Einbaurichtung, Anschlussflächen und Radien an der Verbindung von Steg und Flansch.
Werkstoff & Verarbeitung
Legierung, Lieferzustand und Oberfläche sind getrennte Merkmale. Stimmen Sie diese vor Schweißen, Biegen oder einer geplanten Beschichtung auf Ihr Verfahren ab.
Aluminiumlegierungen einordnen →Typische Anwendungen
- Maschinen- und Anlagenrahmen
- Geländer, Fassaden- und Innenausbau
- Messe-, Bühnen- und Ladenbau
- Abdeckungen und Verkleidungen
Artikeldaten
| Artikelnummer | 4570 |
|---|---|
| Bezeichnung | T-Profil gepresst EN AW-6060 T66 20x20x2 mm pressblank EN 755-9 6 m |
| Querschnitt | 20 x 20 x 2 mm |
| Breite | 20 mm |
| Höhe | 20 mm |
| Wandstärke | 2 mm |
| Werkstoff | Aluminium |
| Legierung | EN AW-6060 (AlMgSi0,5) |
| Lieferzustand | T66 |
| Oberfläche | roh |
| Herstellart | gepresst |
| Maßnorm | EN 755-9 |
| Erzeugnisnorm laut Katalog | EN 755-2 |
| Gewicht je Meter | 0,205 kg/m |
| Herstellungslänge | 6 m |
Downloads
CAD-Daten nach Nennmaßen, scharfkantig: Radien und Toleranzen der Norm sind nicht dargestellt. Werkszeugnis 3.1 nach EN 10204 auf Anfrage zur Bestellung – bitte im Bestellabschluss unter „Anmerkung zur Fertigung“ angeben.
Andere Maße in Aluminium
Vor der Bestellung
Wie bestelle ich meine Zuschnittlänge?
Öffnen Sie den Konfigurator mit diesem Artikel und tragen Sie Länge und Stückzahl ein. Bei mehreren Längen können Sie weitere Zuschnitte ergänzen. Die verfügbaren Grenzen und der berechnete Preis erscheinen dort.
Was gilt für Toleranzen und Weiterbearbeitung?
Querschnitt, Oberfläche und Länge haben jeweils eigene Anforderungen. Benötigen Sie eine Passung, eine besonders enge Toleranz oder eine bestimmte Schnittkante, stimmen Sie dies vor der Bestellung mit uns ab. Für nachträgliches Bearbeiten gegebenenfalls Zugabe vorsehen.
Anforderung zu Artikel 4570 klären →Kann ich abholen oder liefern lassen?
Abholung ist an der Hanauer Landstraße 421 in Frankfurt möglich. Versandart und Kosten hängen von Länge, Gewicht und Zieladresse ab und werden im Bestellabschluss ermittelt.
Versand und Abholung →Kann ich ein Werkstoffzeugnis erhalten?
Bitte nennen Sie den benötigten Nachweis vor der Bestellung. Wir klären Verfügbarkeit und Zuordnung zum Material.
Welche Zeugnisart brauche ich? →
