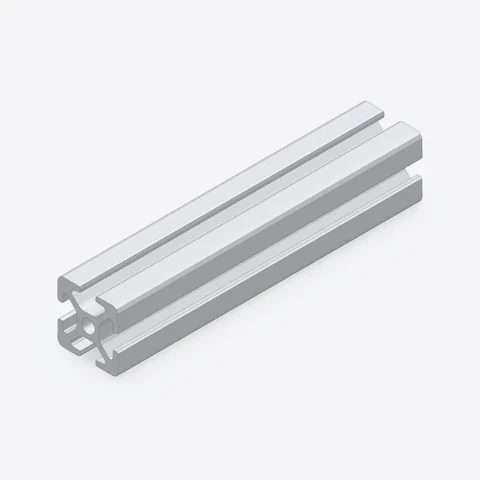

Aluprofil 20 × 20 Nut 5 MINI
Maschinenbauprofil aus dem ProFix Profilsystem
Aluminium eloxiert
Passendes Zubehör
Für Nut 5 und die 20er Reihe; Endkappen genau für 20 × 20 mm. Schrauben, Füße und Rollen ohne feste Nut: Zubehör für alle Nuten.
Verbinden (3)
Nutensteine & Schrauben (3)
Abdecken & Dichten (3)

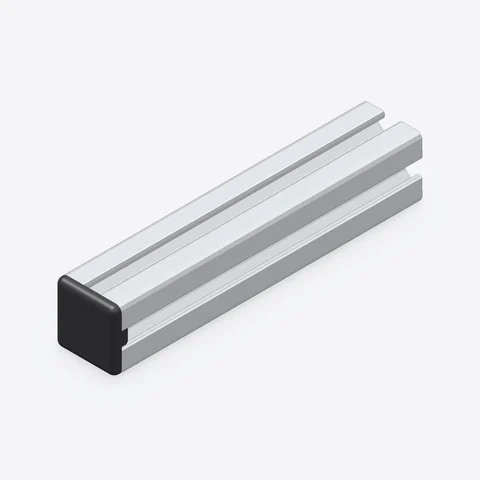

- Abdeckkappe Schwarz, 20×20 mm
- Abdeck- u. Einfassprofil 5 schwarz, 2 mm
- Aluminium-Abdeckprofil rutschsicher, 2000 mm
Türen, Griffe & Bewegung (1)
Füße, Rollen & Transport (1)
Technische Daten
| Artikelnummer | 37000 |
|---|---|
| Querschnitt | 20 × 20 mm |
| Nut | Nut 5 |
| Profilreihe | MINI |
| Kernbohrung | Ø 4,3 mm |
| Werkstoff | EN AW-6063 (AlMg0,7Si) |
| Lieferzustand | T6 |
| Oberfläche | eloxiert |
| Norm | DIN EN 12020-2 |
| Gewicht je Meter | 0,51 kg/m |
| Stangenlänge | 6 m |
Querschnittswerte
| Querschnittsfläche A | 1,85 cm² |
|---|---|
| Schwerpunkt (von links / oben) | 10,0 / 10,0 mm |
Berechnet aus der Profilgeometrie, x-Achse parallel zur Breite, E = 70 GPa.
Downloads
CAD-Daten nach Profilkontur. Werkszeugnis 3.1 nach EN 10204 auf Anfrage – bitte im Bestellabschluss unter „Anmerkung zur Fertigung“ angeben.
